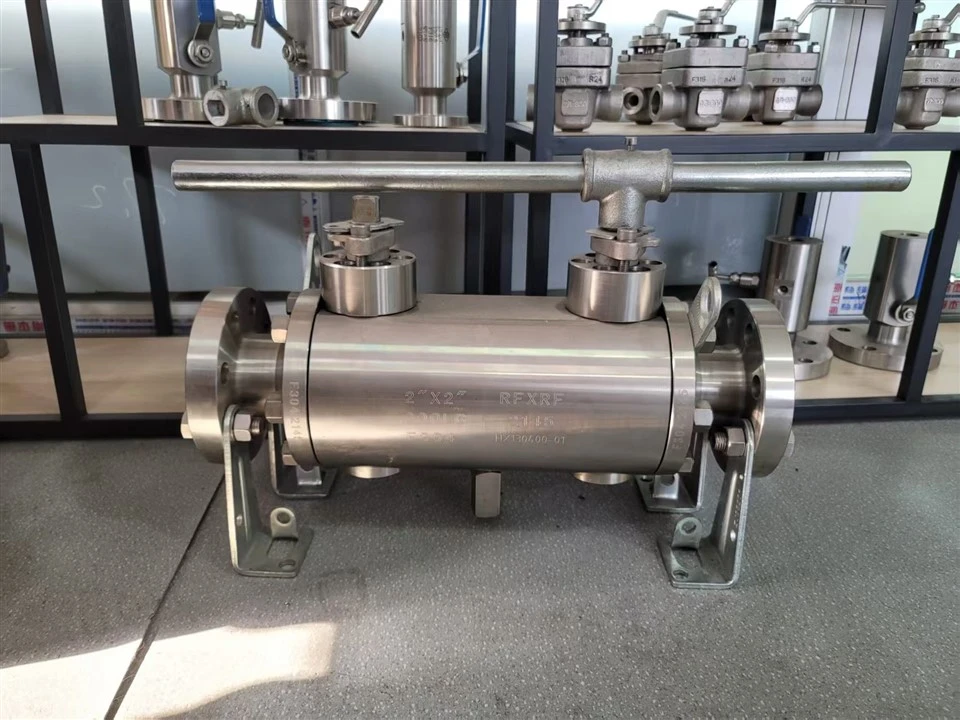

Injap Bola Berganda menampilkan struktur bola terapung dan tempat duduk pengedap-lembut, membolehkan pembukaan dan penutupan pantas melalui putaran 90 darjah. Ia sesuai untuk penutupan saluran paip-dan pengasingan air, minyak, gas asli, udara dan media kimia yang berkenaan.
Spesifikasi Teknikal
|
Parameter |
Spesifikasi Standard |
Pilihan |
|
Jenis Injap |
Injap Bebola Pengedap Lembut |
Disesuaikan |
|
Struktur |
Bola Terapung, 2-Keping / 3-Keping |
Disesuaikan |
|
Saiz Nominal |
1/2"–12" / DN15–DN300 |
Sehingga DN600 |
|
Penilaian Tekanan |
Kelas 150–300 / PN10–PN40 |
Kelas 600 / PN63 |
|
Bahan Badan |
WCB / LCB / CF8 / CF8M |
Dupleks / Super Dupleks |
|
Bahan Bola |
SS304 / SS316 / SS316L |
Aloi Tersuai |
|
Bahan Batang |
SS410 / SS304 / SS316 |
17-4PH |
|
Bahan Tempat Duduk |
PTFE / RPTFE / PEEK |
TFM / Devlon / Nylon |
|
Sambungan |
Bebibir / Berulir / SW / BW |
RTJ / Disesuaikan |
|
Pelabuhan |
Pelabuhan Penuh |
Pelabuhan Berkurang |
|
Standard Reka Bentuk |
API 608 / ASME B16.34 / ISO 17292 |
BS 5351 / EN 12516 |
|
Bersemuka-dengan-Bersemuka |
ASME B16.10 / EN 558 |
DIN / JIS |
|
Standard Ujian |
API 598 / ISO 5208 / EN 12266-1 |
Spesifikasi Projek |
|
Api-Selamat |
API 607 / API 6FA / ISO 10497 |
Pilihan |
|
Pelepasan buruan |
ISO 15848-1 / API 624 |
TA-Luft / VDI 2440 |
|
Operasi |
Tuas / Kotak Gear |
Pneumatik / Elektrik |
|
Media |
Air / Minyak / Gas / Udara / Media Kimia |
Disesuaikan |
Bahan dan Komponen Utama
Badan dan Bola Injap:Badan injap boleh dibuat daripada WCB, LCB, CF8 atau CF8M. Bola boleh dibuat daripada bahan SS304, SS316, SS316L atau aloi, dipilih berdasarkan kekakisan media dan keadaan operasi.
Tempat duduk injap:PTFE sesuai untuk keadaan operasi am; RPTFE menawarkan rintangan haus dan rintangan ubah bentuk yang lebih baik; PEEK sesuai untuk suhu yang lebih tinggi dan keperluan kekuatan mekanikal.
Batang injap dan Pembungkusan:Batang injap boleh dibuat daripada SS410, SS304 atau SS316, dan boleh dikonfigurasikan dengan bahan pengedap seperti PTFE dan Grafit.
Kawalan Kualiti
Pemeriksaan Bahan Mentah:Sahkan bahan, spesifikasi dan MTC; keluli tahan karat dan bahan aloi boleh diuji PMI mengikut keperluan.
Pemeriksaan Pemesinan:Periksa badan injap, bola, batang, permukaan pengedap dan dimensi sambungan. Dimensi utama dikawal mengikut lukisan dan piawaian yang berkenaan.
Ujian kilang:Lakukan Ujian Cangkang, Ujian Kebocoran Tempat Duduk, dan pemeriksaan pembukaan/tutup. Keputusan ujian direkodkan dalam rekod kualiti.
Pembuatan dan Pembekalan
Pemesinan kilang:Menggunakan CNC dan peralatan lain untuk mesin badan injap, bola, batang dan permukaan mengawan utama, memastikan konsistensi merentas kelompok.
Bekalan Pukal:Menyokong produk standard, pesanan borong dan pesanan projek. MOQ, kapasiti, dan masa penghantaran disahkan berdasarkan spesifikasi, bahan dan kuantiti.
Bekalan Alat Ganti:Menyediakan alat ganti yang biasa digunakan seperti tempat duduk injap, pengedap dan batang untuk menyokong penyelenggaraan seterusnya dan pembelian ulangan.
Keupayaan Penyesuaian
Penyesuaian Spesifikasi:Menyokong penyesuaian saiz, penilaian tekanan dan spesifikasi-ke-face.
Penyesuaian Bahan:Memilih bahan badan, bola, batang dan tempat duduk berdasarkan sederhana, suhu dan tekanan.
Penyesuaian Drive:Menyokong operasi manual, pneumatik dan elektrik.
OEM dan Dokumentasi:Menyokong penyesuaian logo, papan nama, pembungkusan dan dokumentasi projek. Lukisan GA, MTC, Laporan Ujian dan Laporan Pemeriksaan tersedia.
Pembungkusan dan Eksport
Pembungkusan Eksport:Sarung Papan Lapis, Sarung Kayu atau Pallet akan digunakan untuk melindungi port injap, bebibir dan permukaan pengedap.
Perlindungan Karat dan Kelembapan:Perlindungan karat, lembapan dan{0}}pengangkutan jarak jauh akan disediakan bergantung pada cara pengangkutan.
Eksport Dokumentasi:Invois Komersial, Senarai Pembungkusan, Sijil Asal, MTC, Laporan Pemeriksaan dan Sijil Ujian mungkin disediakan.
Soalan Lazim
S: Apakah perbezaan antara tempat duduk PTFE dan RPTFE?
A: PTFE mempunyai keserasian kimia yang baik; RPTFE meningkatkan rintangan lelasan dan rintangan ubah bentuk melalui tetulang bahan, dan pilihan khusus bergantung pada tekanan, suhu dan sederhana.
S: Bolehkah anda menyediakan-injap bola selamat?
J: Konfigurasi selamat-api yang mematuhi API 607, API 6FA atau ISO 10497 boleh disediakan mengikut struktur produk dan keperluan projek.
S: Bolehkah anda menyediakan dokumentasi pelepasan buruan?
J: Konfigurasi pelepasan-rendah yang berkaitan dan ujian atau dokumentasi yang berkaitan dengan ISO 15848-1, API 624 atau TA-Luft/VDI 2440 boleh disediakan mengikut keperluan projek.
S: Apakah dokumen yang ada?
J: MTC, Laporan Ujian Tekanan, Laporan Pemeriksaan, Lukisan GA dan dokumen teknikal lain yang diperlukan oleh projek boleh disediakan.
S: Apakah maklumat yang diperlukan untuk sebut harga?
J: Sila berikan Saiz Injap, Penarafan Tekanan, Sederhana, Suhu, Bahan Badan, Bahan Tempat Duduk, Sambungan, Penggerak, Kuantiti dan Piawaian yang Diperlukan.
S: Apakah MOQ dan masa utama?
J: MOQ dan masa utama ditentukan berdasarkan spesifikasi produk, bahan, kuantiti dan keperluan penyesuaian. Produk standard dan pesanan projek dinilai secara berasingan.
